Messsoftware LTTpro


Die professionelle Messdatenerfassungssoftware LTTpro zur Messdatenanalyse passend zu LTT24 und LTTsmart und Power Analyser. Treiberfrei!

Optional mit Online-Mathematik-Funktion.

Mit dem Erwerb der LTTpro Software erhalten Sie zeitlich unbegrenzt Zugang zu leistungsstarken und effizienten Anwendungen und
ein Jahr langkostenlose Pflege, wie Support.

Nach Ablauf der Lizenz können Sie die Version weiterhin nutzen,
erlangen aber keine kostenlose Unterstützung mehr.

Warum sich damit zufriedengeben?
Sichern Sie sich Ihre
regelmäßigen Updates und unseren erstklassigen Support,
indem Sie die
LTTproSoftware-Pflege und Update Option nach Ablauf neu erwerben.

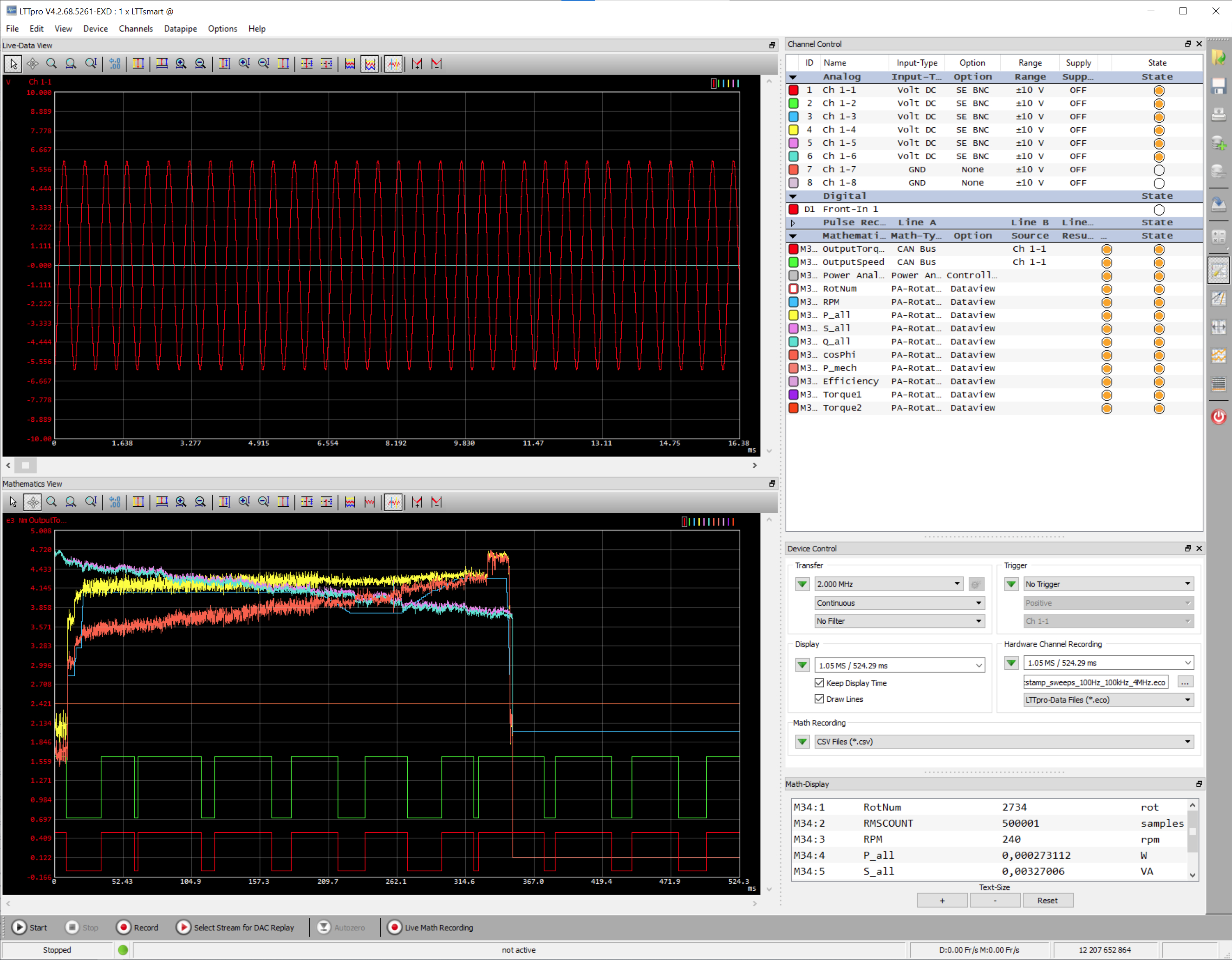

LTTpro - Die professionelle Messdatenerfassungssoftware

LTTpro ist die standardmäßige Kontroll- und Darstellungssoftware, welche ab Version 4.0 neben zahlreichen Verbesserungen in der Bedienoberfläche auch eine Online-Mathematik-Funktion bietet. Die professionelle Messsoftware hilft Ihre Messdaten zu erfassen, zu analysieren und zu visualisieren.

Bereits während einer laufenden Messung können die eingehenden Daten analysiert und die Ergebnisse in Echtzeit dargestellt werden. Vielfältige mathematische Funktionen wie Fast Fourier Transformation (FFT), Durchschnittsbildung, Histogramm etc. können direkt auf die Messdaten oder auch auf bereits berechnete Ergebnisse angewendet werden. Dadurch ist es beispielsweise möglich, den Verlauf einer FFT über einen längeren Zeitraum zu glätten.

Aufgrund einer patentierten Lösung wird kein Treiber benötigt. Dadurch lässt sich die Messsoftware einfach einrichten. Gerät einstecken, Sensoren anschließen: sofort werden Messdaten sichtbar, die in Echtzeit analog und digital erfasst und direkt in eine Vielzahl von gängigen Fileformaten wie FAMOS, DASYLab, Diadem, MATLAB, Excel (...u.v.m.) gespeichert werden.

Mit LTTpro bekommen Sie die Datenflut in den Griff

Unsere Messsoftware zur Analyse und Visualisierung der Messdaten wurde um eine sehr wichtige Funktion erweitert. Bisher erzeugen kontinuierliche Messungen mit hohen Abtastraten riesige Datenmengen. Um diese in den Griff zu bekommen wurde in LTTpro ein zusätzlicher Algorithmus ausgestattet, der es Ihnen bequem ermöglicht, Ihre Prüfaufgaben in höchster Qualität und Bandbreite abzuarbeiten ohne wichtige Informationen zu verlieren und ohne Ihr Datenarchiv zu überfluten.

Software-Option: LTTpro Power Analyser

Die speziell für den LTTsmart entwickelte Software-Option „LTTpro Power Analyzer“ bietet im Zusammenspiel eine hochperformante elektrische Leistungsmessung, die perfekt für moderne Elektroantriebe bei wechselnden Drehzahlen ausgelegt ist. Die LTTsmart verwenden hochoptimierte Algorithmen, um auch aus stark verrauschten Phasenstrom-Sinusverläufen die exakten Umdrehungszyklen zu ermitteln und darzustellen. Neben allen üblichen Leistungskenndaten (Effektivwerte, Blind/Schein/Wirkleistungen, Leistungsfaktoren, Drehzahl, Wirkungsgrad, …) werden auch die Verzerrungen (THD = Total Harmonik Distortion) von allen Phasenströmen und -spannungen kontinuierlich ermittelt und dargestellt. Möglich sind auch Berechnungen auf Halbzyklus-Basis und Mittelwertbildung über mehrere Zyklen.

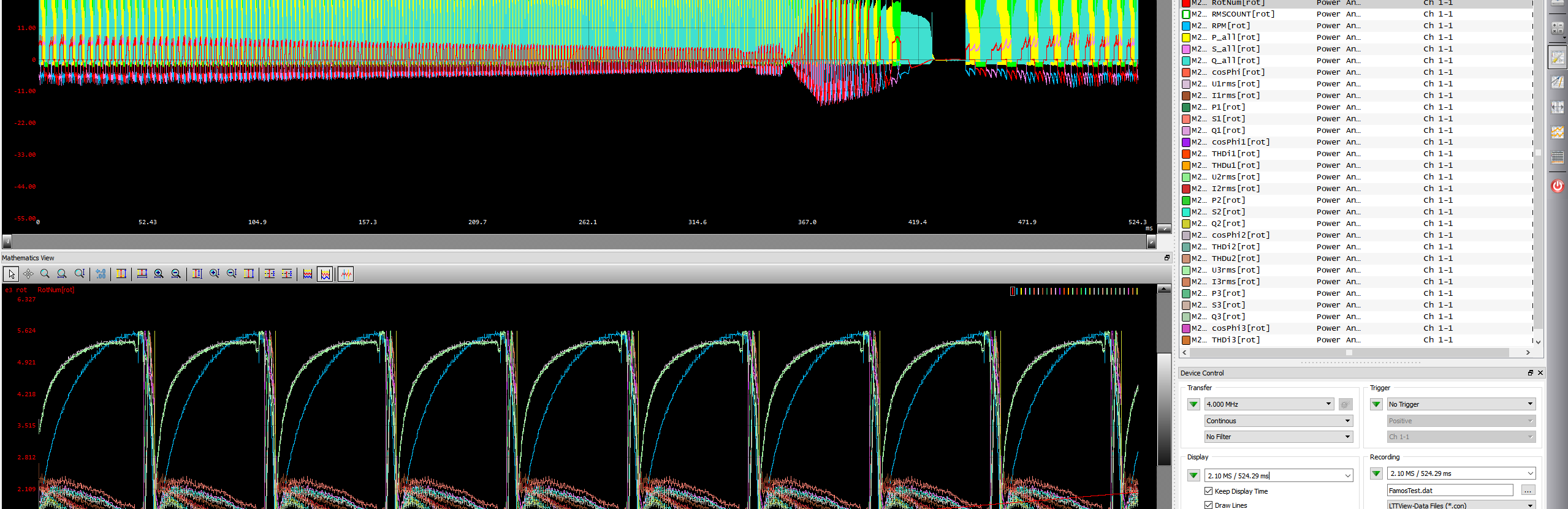

Durch die parallele Ansicht von Rohdaten und berechneten Power Analyzer-Daten wird sofort ersichtlich, welche Ursachen hinter etwaigen Auffälligkeiten der Leistungskennzahlen stecken.

Auf Knopfdruck oder per konfigurierbarer Trigger-Events lassen sich ganze Rohdatenzeitfenster zusammen mit den zugehörigen berechneten Power Analyzer-Kennzahlen umdrehungsgenau abspeichern, während die kontinuierliche Leistungsberechnung einfach weiter läuft.

Die kompakten LTTsmart-Systeme können nicht nur im Prüfstand sondern auch bequem direkt im Fahrzeug mobil betrieben werden. Darüber hinaus kann die Software auch zuvor aufgezeichnete oder emulierte Daten anzeigen, analysieren und weitergeben, so dass alle Anforderungen rund um Fahrzyklen, Fahrzeugtest, Produktionsüberwachung, Entwicklung und Optimierung abgedeckt sind.

Das LTT Hard- und Software-Paket bietet also eine effiziente Lösung zur Messung der Leistung eines E-Motors im Prüffeld und im realen Einsatz.

LTT Bibliothek für die Anbindung an DASYLab, Gantner (GI.bench), Matlab, Stiegele (µLab), LabView, etc.

Online-Mathematik-Funktion

Die Darstellung der Online-Mathematik ist dabei unabhängig von der Darstellung der Eingangssignale und kann beliebig manipuliert werden, ohne die Ansicht der Analogdaten zu verändern. Über mehrere Cursormarker können definierte Einzelwerte der Online-Mathematik direkt im Display oder übersichtlich für alle Kanäle in der Kanalansicht angezeigt werden.

Profitieren Sie von digitalen Filtern, Leistungsanalyse, EMV-Untersuchungen und der Pulsmathematik.

Zur Aufnahme sowie zur Verarbeitung der Daten sind der LTT24 und der LTTsmart bei Geräteneukauf bereits mit LTTpro (ohne Online-Mathematik) vom Hersteller ausgestattet.

Für das Modul der Online-Mathematik wird eine kostenpflichtige Lizenz benötigt. In der Grundversion stehen dabei die wichtigsten Funktionen wie Integrale FFT, FFT (10 verschiedene Fensterfunktionen, Normierung und Spektrumstyp wählbar), Histogramm, RMS sowie Glättung (Mittelwert) zur Verfügung. Durch den sehr modularen Aufbau der Online-Mathematik in LTTpro, sind individuelle Kundenanpassungen möglich.

Die Online-Mathematik steht ab sofort bei allen Versionen von LTTpro 4 zur Verfügung und wird durch das Einspielen der entsprechenden Lizenz freigeschaltet.

Die benötigte Lizenz für Ihre Software sowie die der Online-Mathematik-Funktion können Sie bei uns erwerben. Gerne erstellen wir Ihnen ein individuelles Angebot.

In Zusammenarbeit mit unseren Softwarepartnern bieten der LTT24 und LTTsmart unter anderem zusätzliche Software-Optionen:

DASYLab® von measX – messen, steuern, regeln

Gantner Instruments – GI.bench

m.Lab von Stiegele – µLab

FlexPro® von Weisang – Datenanalyse & Präsentation

Geitmann Messtechnik – Standard-Software für Ihre Messtechnik

NVH Engineering – NVH Analyse-Software

LTTpro Software für EMV-Analysen an Schienenfahrzeugen

Zur Überprüfung der elektromagnetischen Verträglichkeit bieten wir jetzt eine neue All-in-One-Lösung bestehend aus unseren zuverlässigen hochgenauen Messgeräten  LTT24 oder  LTTsmart und einer neuen Softwarelösung LTTpro, die die aufgenommenen Messdaten anschließend auswertet und die Ergebnisse auf vielfältige Weise ausgeben und darstellen kann.

neu: Die NVH Analyse-Software für den LTTsmart

Mit der Datenerfassungssoftware "balancing and vibration analysis software" von Ziad Sibaei wurde die Funktionalität des LTTsmart erweitert. Diese Software eröffnet die Möglichkeiten Analysen von Wuchtzuständen in Echtzeit zu erfassen und zu analysieren.

Demolizenz Anfrage

LTTPro - Handbuch
