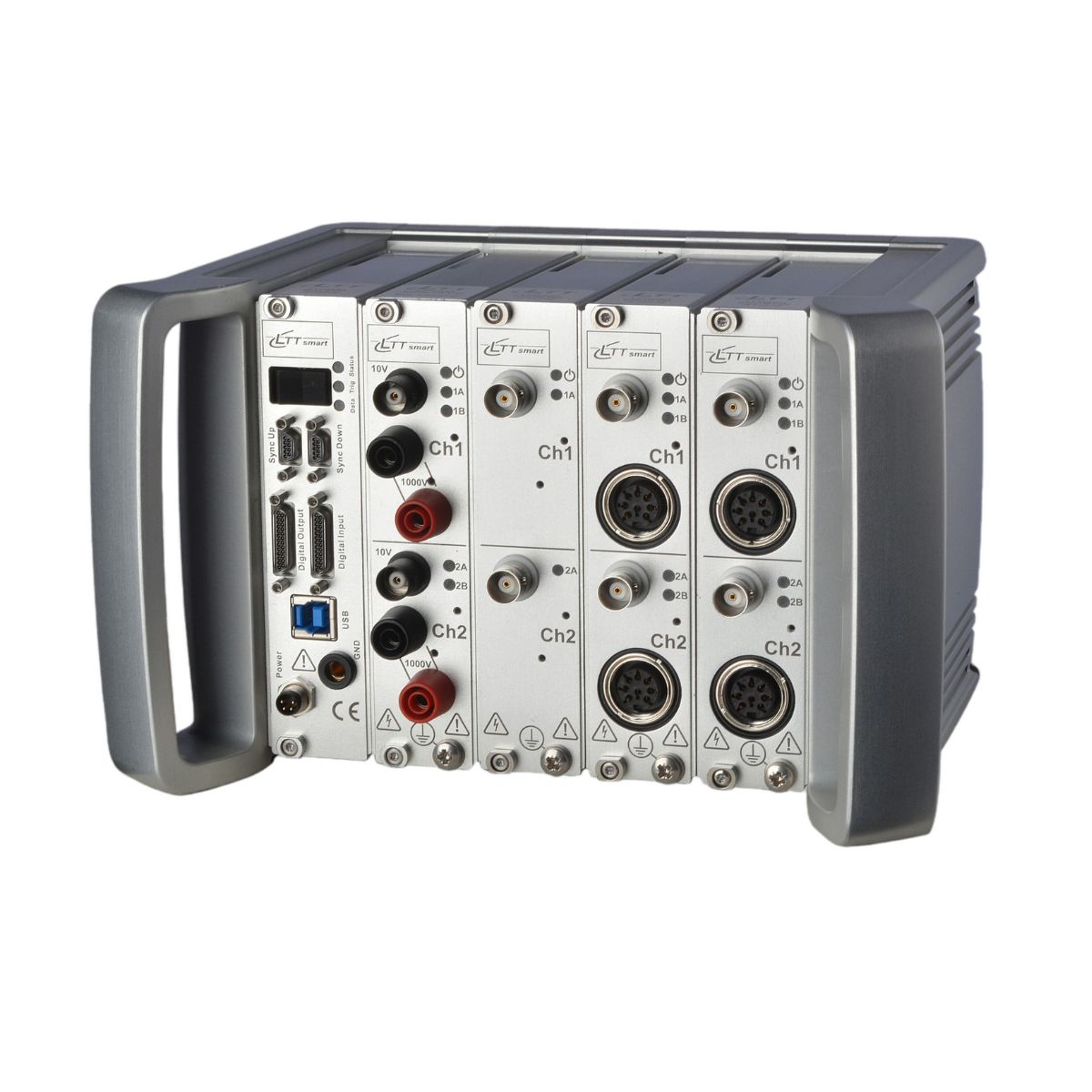

Das hochpräzise Messdatenerfassungsystem LTTsmart ist als kompaktes DAQ- oder Power-Analyzer-Modul ideal für Messungen in der Industrie geeignet
Der LTTsmart ist eine konsequente Weiterentwicklung unserer extrem präzisen Messdatenerfassungsgeräte. Im Hutschienengehäuse ist das Messgerät optimal für den Einsatz in der Industrieumgebung konzipiert und stellt eine flexible Lösung für Ihre Messaufgabe dar.
Als hochpräzises Datenerfassungssystem (DAQ-System) ist der LTTsmart optimal zur Erfassung elektrischer Daten geeignet. Elektrische Signale können erfasst und nach internen Berechnungen ausgewertet werden. Es erfüllt z. B. die hohen Anforderungen für Materialtests an Gasturbinen.

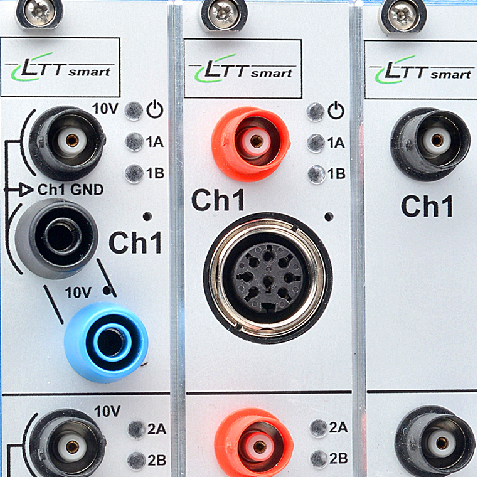

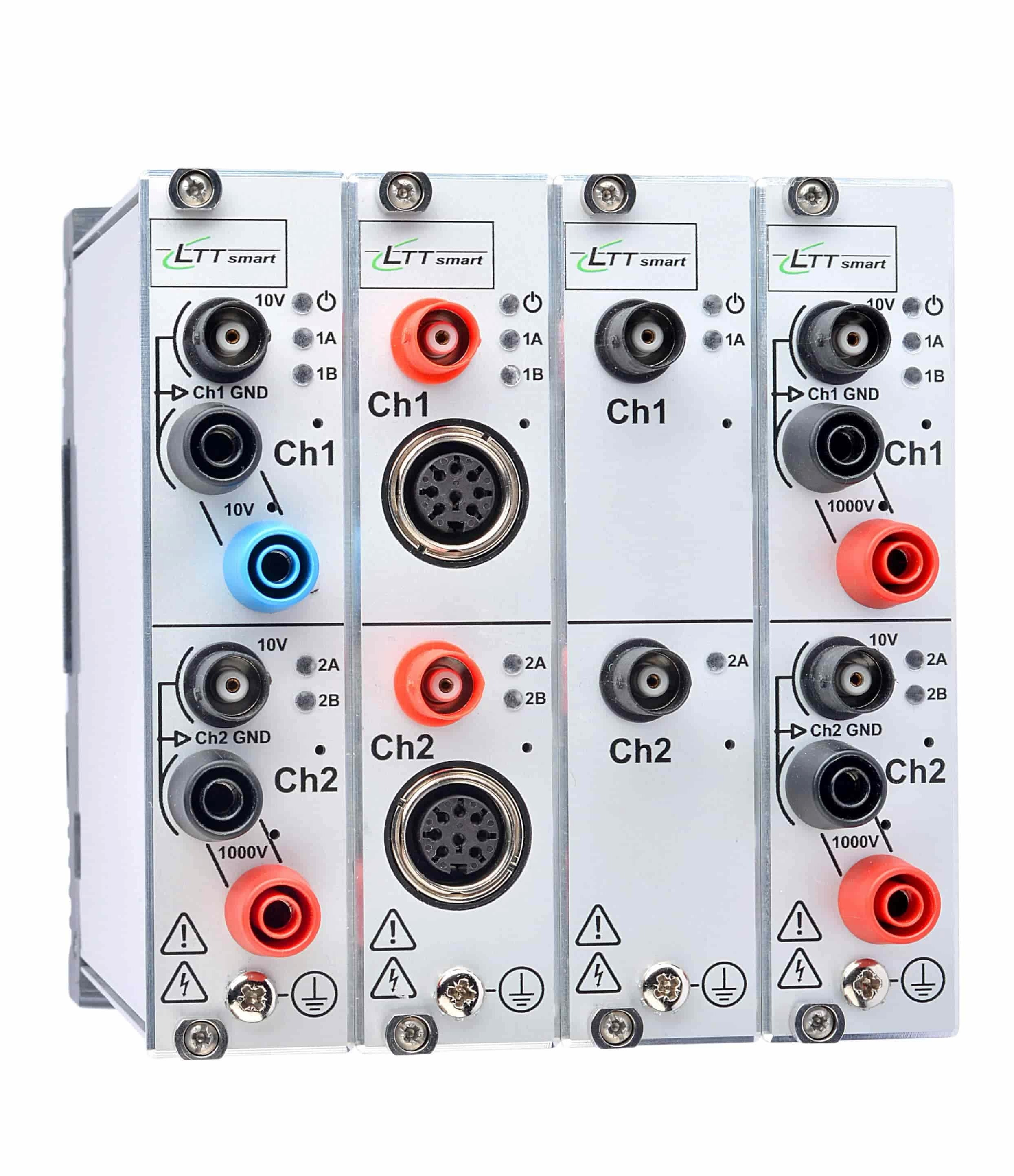

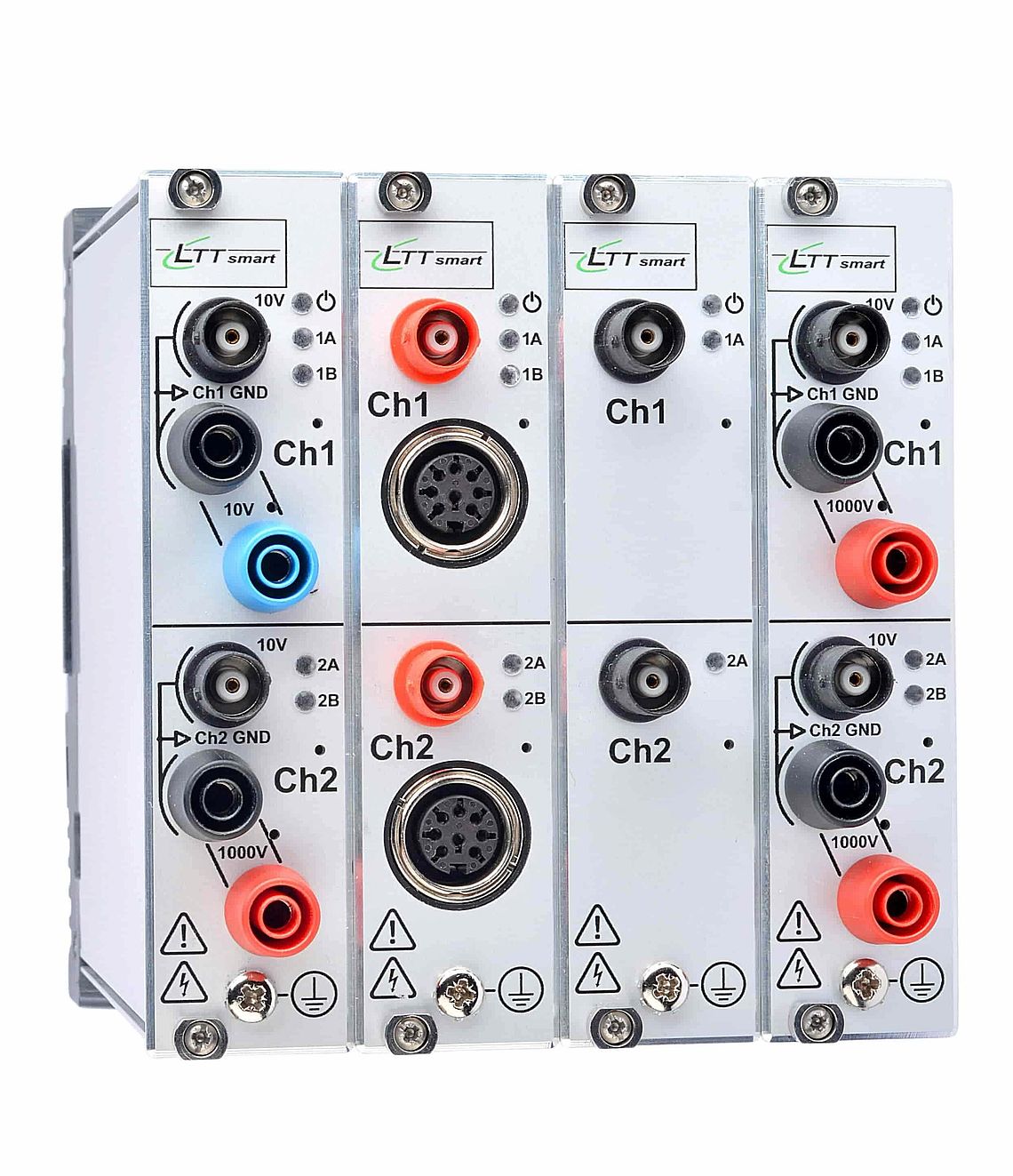

Jedes Modul im Alugehäuse besteht aus jeweils zwei Kanälen und kann flexibel um mehrere Module in verschiedenen Varianten von Eingangskanälen erweitert werden. Die flexible Auswahl der Module erlaubt eine abgestimmte Lösung für eine Vielzahl an Anforderungen.
Als Power-Analyzer ist das Modul mit seiner hohen Messgenauigkeit und schnellen Datenübertragungsrate optimal für die Entwicklung der Elektromobilität geeignet. Es kann beispielsweise perfekt zum Einsatz bei der Leistungsanalyse von Wechselrichtersignalen an batteriebetriebenen Elektromotoren, im Bereich des OEM-Prüfstandbaus oder zur Überwachung der Power-Quality eingesetzt werden. Die hochpräzise Messtechnik erlaubt dabei die beispiellose Reduzierung von Messfehlern!
Am besten überzeugen Sie sich live von unserem Industrie-Datenerfassungsgerät und vereinbaren noch heute einen Demotermin mit uns.
Sie möchten den LTTsmart schon vorher im Einsatz sehen? Schauen Sie sich gerne unsere Produktvideos an:
Das Messdatenerfassungssystem hat folgende Vorteile:
Folgende technische Spezifikationen bietet Ihnen der LTTsmart:
Modulvariante | Kanalbeschreibung |
LTTsmart HH Power-Analyzer | Ch1: Volt: ±500 mV and ±10 V, High Volt: ±1000 Vrms Ch2: Volt: ±500 mV and ±10 V, High Volt: ±1000 Vrms |
LTTsmart LH Power-Analyzer light | Ch1: Volt: ±500 mV and ±10 V Ch2: Volt: ±500 mV and ±10 V, High Volt: ±1000 Vrms |
LTTsmart LL | Ch1: Volt ±500 mV and ±10 V Ch2: Volt ±500 mV and ±10 V |
LTTsmart LDI SensorCorder | Ch1: Volt: ±500 mV and ±10 V, Strain-Gauge (DMS), Charge, ICP®: AC and DC Ch2: Volt: ±500 mV and ±10 V, Strain-Gauge (DMS), Charge, ICP®: AC and DC |
LTTsmart LDIP SensorCorder | Ch1: Volt: ±500 mV and ±10 V, Strain-Gauge (DMS), Charge, ICP®: AC and DC and Pulse/ Counter AZ inputs (1.2ns resolution) Ch2: Volt: ±500 mV and ±10 V, Strain-Gauge (DMS), Charge, ICP®: AC and DC |
LTTsmart LI SensorCorder light | Ch1: Volt: ±500 mV and ±10 V, Charge, ICP®: AC and DC Ch2: Volt: ±500 mV and ±10 V, Charge, ICP®: AC and DC |
LTTsmart MM TransientRecorder | Ch1: Volt: ±500 mV, ±10 V and ±90 V Ch2: Volt: ±500 mV, ±10 V and ±90 V |
Der LTTsmart ist die Antwort auf eine rasant steigende Nachfrage für breitbandige und hochauflösende Messtechnik für z.B. Airbag-Prüfstände und E-Motoren-Prüfstände.
Für die Qualitätsanalyse und -Überwachung solcher Systeme benötigt man gleichzeitig eine hohe Kanalanzahl, eine hohe Signalbandbreite, eine perfekte Synchronität und eine sehr feine Signalauflösung – und das teilweise auch bei sehr hohen Signalspannungen.

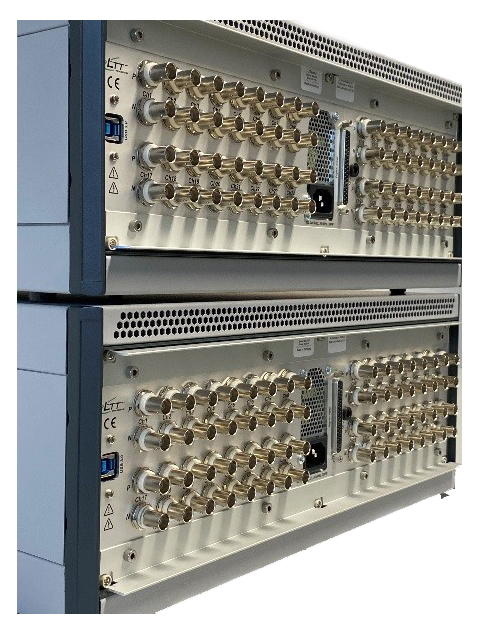

Genau diese Anforderungen decken die kompakten LTTsmart -19-Zoll-Systeme perfekt ab. Über die Auswahl verschiedener Kanal-Module können Spannungen bis 1500 V, Ströme, Sensoren wie ICP®, DMS und Ladung an die galvanisch getrennten Messkanälen angeschlossen werden. Diese werden mit bis zu 4 MHz Abtastrate pro Kanal und 24 Bit Auflösung hochsynchron abgetastet. Die Analogbandbreite liegt bei 1.7 MHz. Die Amplitudenauflösung ist in allen Messbereichen besser als ±(0.015%·Signal+0.015%·Range).
Darüber hinaus stehen Puls/Counter-Kanäle zur Verfügung um mit 1.2 ns Zeitauflösung Drehzahlpulse aufzuzeichnen. Alle relevanten physikalischen Signale, wie Drehmoment und Drehzahl werden simultan mit den elektrischen Größen erfasst und führen beispielsweise bei einem E-Motoren-Prüfstand zu einer hochgenauen Wirkungsgradberechnung.
Das Präzisions-Messdatenerfassungssystem LTTsmart bringt die jahrzehntelange Erfahrung des führenden High-End-Messtechnikspezialisten Labortechnik Tasler GmbH in die moderne Prüfstandwelt: entweder mit einer Stand-Alone Software oder dank effizienter Softwareschnittstellen integrierbar in alle vorhandenen Lösungen. Mehr zu unseren Software-Lösungen erfahren Sie weiter unten oder klicken Sie einfach hier.
Der LTTsmart wird auch in vielen anderen Applikationen eingesetzt:
Wussten Sie schon, dass Sie den LTTsmart und unsere anderen Produkte live testen können? Vereinbaren Sie einen Termin und überzeugen Sie sich selbst von der Qualität unserer Messtechnik!
Demotermin vereinbarenDie LTTpro Software behält alle Ihre Messungen im Überblick. Folgende Optionen bieten wir für unsere LTTpro Software an:
Ebenso können Sie eine 1-Jahres-Lizenz für Software-Updates und/oder eine Online-Mathematik-Funktion bei uns erwerben.
Selbstverständlich sind auch kundenspezifische Anpassungen unserer Software möglich. Gerne erstellen wir Ihnen ein individuelles Angebot. Schreiben Sie uns dazu doch einfach eine E-Mail an kontakt(at)tasler.de oder rufen Sie uns an.
