Sehen Sie den Power-Analyzer LTTsmart mit der Messoftware LTTpro live in Action an einem beispielhaften Prüfstand, präsentiert von Michael Tasler

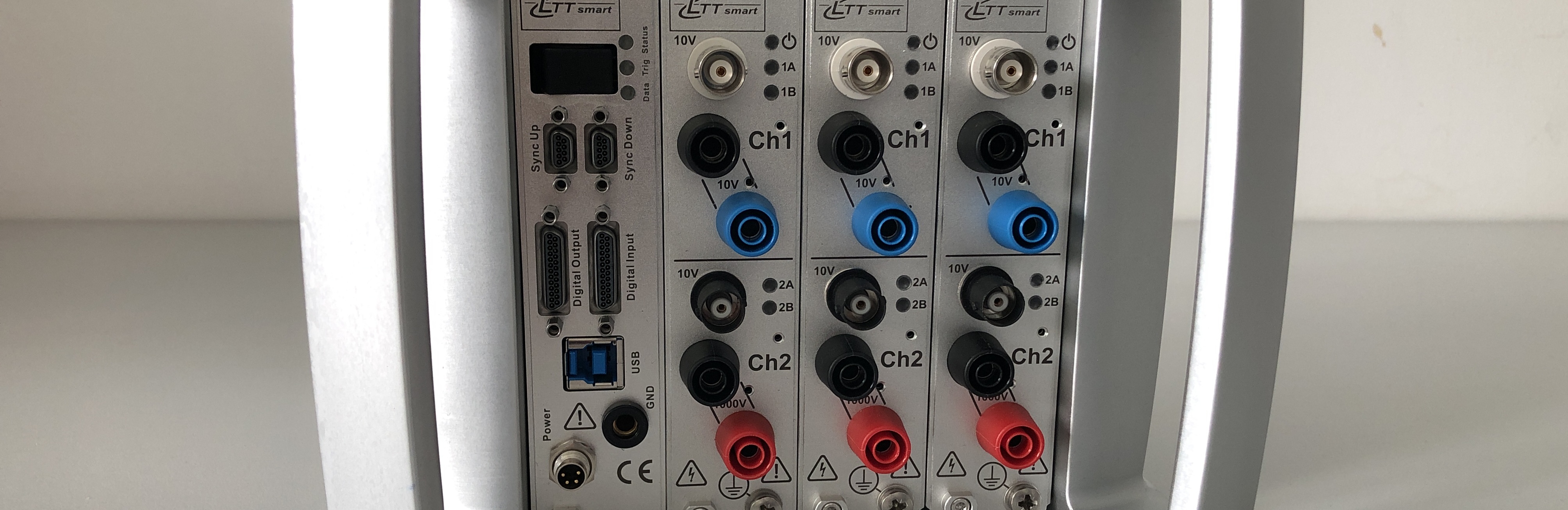

Zur Präsentation des LTTsmart Power-Analyzer und der treiberfreien Messsoftware LTTpro haben wir einen Prüfstand in Würzburg aufgebaut.
Der Experte und CEO von Labortechnik Tasler GmbH Michael Tasler hat einen 3-Phasen-Elektromotor an das Leistungsmessgerät angeschlossen und dieses per USB mit dem Computer verbunden. LTTpro zeigt sofort hochsynchron die bei jeder Umdrehung des Motors eingehenden Messdaten, sobald Herr Tasler den Elektromotor aktiviert. Wichtige Messdaten sind in dem Fall Blind-, Wirk- und Scheinleistung. Diese werden im unteren Display dargestellt. Hier kann problemlos "reingezoomt" werden, um nähere Details der Daten feststellen zu können.
Mithilfe der Darstellung der "Total Harmonic Distortion" (Oberwellenanteile aus Spannung und Strom) des gewünschten Sinusstroms der integrierten Online-Mathematikfunktionen lässt sich dies gut erklären. Beim Starten und Stoppen des Elektromotors werden logische Verzerrungen innerhalb der Messung angezeigt. Sobald der Motor jedoch läuft, sieht man gewisse Standardniveaus. Durch die Abtastrate von 4 MHz werden die Oberwellenanteile des Stroms (ca. 32%) und der zerhackten Spannung (ca. 135%) angezeigt. Dies sind sehr gute Werte. Bei einer geringeren Abtastrate (z.B. 1 MHz) kann festgestellt werden, dass bei der Messung kein normaler Verlauf mehr dargestellt werden kann. Die Oberwellenanteile werden bei einer niedrigen Abtastrate also nicht mehr bestimmt, was bei der elektronischen Leistungsmessung ein entscheidender Nachteil sein kann. Das Optimum liegt hier also zwischen 2 und 4 MHz.
Seit über 25 Jahren bietet Labortechnik Tasler (LTT) bereits Messtechnik mit einer solchen Präzision an und kann daher auf eine beispiellose Expertise zurückgreifen. Dazu kommt, dass unsere Lösung nicht Stand-Alone betrieben werden muss, sondern auch in Verbindung mit anderen messtechnischen Lösungen eingesetzt werden kann.
